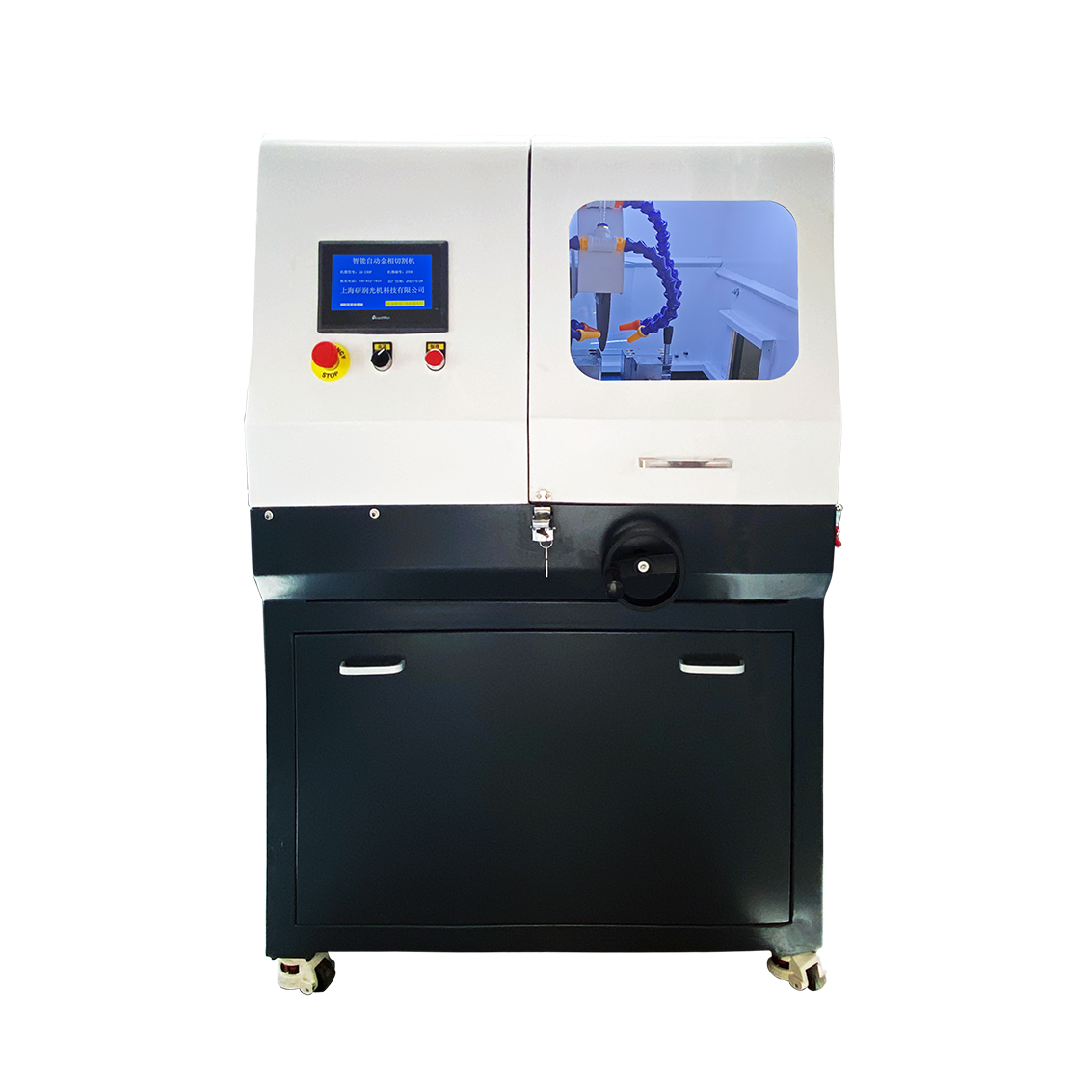

- RQZQ-150F大型智能自动金相切割机
- 切割台尺寸350×280mm 产品介绍
- RQZQ-150F主要针对异形件、不规格件而研发的立地一体式三轴（X/Y/Z）自动智能金相切割，具备金相试样切割、开槽、取薄平片、切段等多种精密切割功能。尤其适合汽车零部件、铸造类、特殊切割要求等的精密定位切割取样。优质的多种组合切割模式设计，可实现垂直切割、分层切割、联动切割及手动切割等五种切割模式。
| 型号 | RQZQ-150F |
| 切割室规格 | 右侧切割室结构 |
| 主要功能 | 切断、精密切片、定深开槽等功能 |
| 主轴转速 | 100 - 3000r/min（无极调速） |
| 平台X移动 | 手动50mm（选配自动） |
| X轴速度 | 0 - 100mm（无极调速） |
| Z轴行程 | 150mm |
| Z轴速度 | 0 - 200mm |
| 平台Y行程 | 自动/手动250mm |
| 平台Y速度 | 0 - 200m（无极调速） |
| 控制系统 | 8寸彩色触摸屏、PLC控制系统 |
| 最大切割直径 | Φ110mm |
| 圆盘类切割尺寸 | 200*80mm（外径*高度） |
| 切割方式 | 垂直切割、分层切割、水平切割、联动切割（选配） |
| 进给方式 | 进退比任意设定 |
| 有效进刀距离 | 110 + 200mm |
| 完成量追踪 | 液晶数显（时时显示） |
| 切割台尺寸 | 200*300mm |
| 切割片最大规格 | Φ350*2.5*Φ32mm |
| 切割速度 | 1 - 200mm/分钟 |
| 夹持台规格 | 分体式双层可移动平台 |
| 在线调速 | 任意调整（1 - 100mm/分钟） |
| 复位方式 | 自动复位（完成量追踪） |
| 冷却系统 | 自动（水冷4通道） |
| 水箱容量 | 60L |
| 电机功率 | 4KW |
| 机台形式 | 立地一体式 |
| 电源 | 380V |
| 外形尺寸 | 900*850*1400mm（长*宽*高） |
| 净重 | 330KG |
| 毛重 | 380KG |
